如何判斷貼片電容的極性?
作者： 深圳市昂洋科技有限公司發表時間：2021-11-03 10:54:43瀏覽量：3502【小中大】
隨著電子元器的廣泛應用，其中貼片電容也在電子工業應用中起到了一定的作用。那么如何判斷貼片電容的極性?下面由深圳昂洋科技廠家為大家分享：
貼片電容可分為無極性和有極性兩類，無極性電容下述兩類封裝最...
文本標簽：
隨著電子元器的廣泛應用，其中貼片電容也在電子工業應用中起到了一定的作用。那么如何判斷貼片電容的極性?下面由深圳昂洋科技廠家為大家分享：

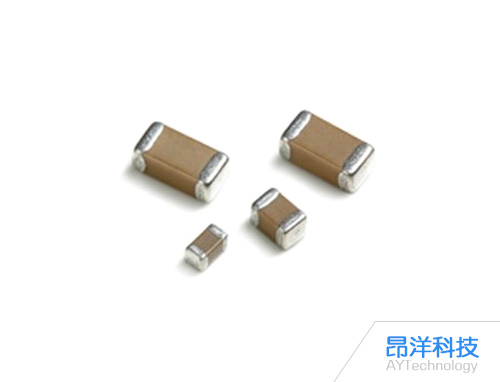

貼片電容可分為無極性和有極性兩類，無極性電容下述兩類封裝最為常見，即0805、0603;貼片式陶瓷電容無極性容量也很小(PF級)，一般可以耐很高的溫度和電壓，常用于高頻濾波。陶瓷電容看起來有點像貼片電阻(因此有時候我們也稱之為“貼片電容”)，但貼片電容上沒有代表容量大小的數字。
有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D四個系列。
貼片鉭電容與陶瓷電容相比：其表面均有電容容量和耐壓標識，其表面顏色通常有黃色和黑色兩種。譬如100-16即表示容量100μF，耐壓16V。
貼片式鋁電容與貼片式鉭電容相比：電容更大的容量，其多見于顯卡上，容量在300μF~1500μF之間，其主要是滿足電流低頻的濾波和穩壓作用。
其貼片電容的作用電源濾波，電源降壓，倍壓，吸收浪涌保護IC，基本工作原理就是充電放電，當然還有整流、振蕩以及其它的作用等作用。它的外表是陶瓷做的，但不止只有一種，它還分玻璃電容、油紙電容、電解電容等。
