怎么區分貼片電容每個型號間的容量？
作者： 深圳市昂洋科技有限公司發表時間：2021-11-25 16:49:28瀏覽量：5385【小中大】
貼片電容很多由于體積所限，不能標注其容量。所以一般都是在貼片生產時的整盤上有標注。如果是單個的貼片電容，要用電容測試儀可以測出它的容量。當我們選擇貼片電容時，我們會考慮電容的參數，通常指貼片電容的尺...
文本標簽：貼片電容

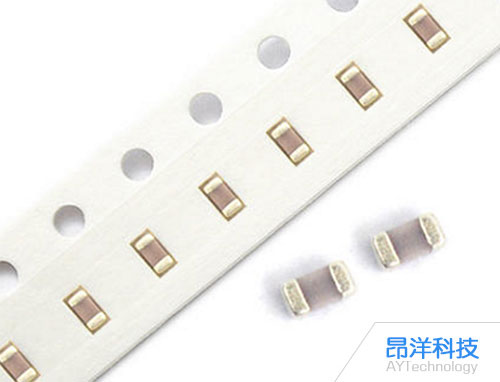

貼片電容很多由于體積所限，不能標注其容量。所以一般都是在貼片生產時的整盤上有標注。如果是單個的貼片電容，要用電容測試儀可以測出它的容量。當我們選擇貼片電容時，我們會考慮電容的參數，通常指貼片電容的尺寸、精度、電壓、容量和品牌。那么怎么區分貼片電容每個型號間的容量呢?下面我們一起來看看：
貼片電容的容量判別：通常電容器是沒有絲印的，如果只是目測，基本上體積越大容量越大，但不是一定的，光靠目測只能知曉大概，并且還需要一定的經驗。電容的電性要求高，還是要用電橋等儀器進行測量，否則使用時可能會擊穿報廢。
在哪看貼片電容大?。河捎隗w積所限，不能標注其容量。所以一般都是在貼片生產時的整盤上有標注。如果是單個的電容器，要用電容測試儀可以測出它的容量。
萬用表測量大小：
1、黑表筆接COM，紅筆接右側上面;
2、將檔位接在被測電容大小的檔位;
3、將萬用表表筆連接兩端測試即可得知;
識別貼片電容上的數值標注方法：
1、字母和數字的標記方法是在白色基板上打印黑色字母和黑色數字，在片狀鉭電解電容器的黑色基板上打印白色字母和白色數字作為代碼，其中字母代表電容的前兩位數字。以下數字表示在前一個數字之后添加“0”。
2、色環標記法，是一種圓柱形片式電容器的標記方法。前兩個環代表電容的前兩個有效數字，第三環代表在前兩個有效數字后加幾個“0”，第四環代表誤差值，第五環代表電容的溫度系數。
貼片電容的耐壓及額定電壓和容量規格有很大的聯系，因為容值和耐壓往往是相互關聯的。
